一、電爐主要技術參數

1、設備型號        SX2-35-9

2、使用電源        380V/50HZ  3P

3、加熱功率        35KW

4、額定溫度        800℃

5、有限尺寸        800×500×500（mm）

6、加熱區數        1區

7、電熱元件接法    YY

8、爐溫均勻度      ±5℃

9、控溫精度        ±1℃

10、爐體表面溫度：爐門區≤70℃、其它≤50℃（不含環境溫度）
       11、控溫方式：自動控制；PID調節；執行元件為固態繼電器，工藝實現自動操作，并具備超溫報警功能。
       12、環保要求：噪聲、環境衛生，電氣和機械安全等按國家規定執行

二、電爐基本結構

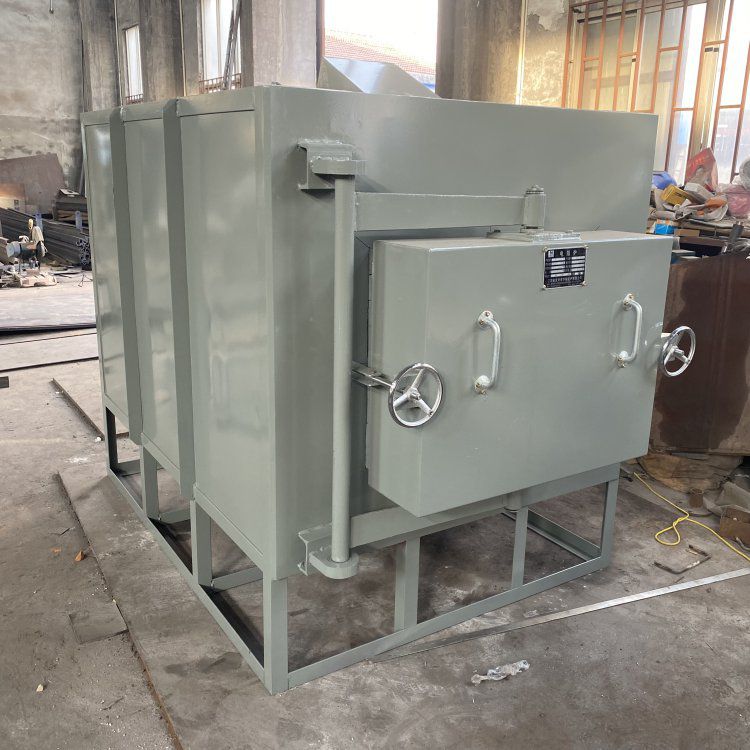

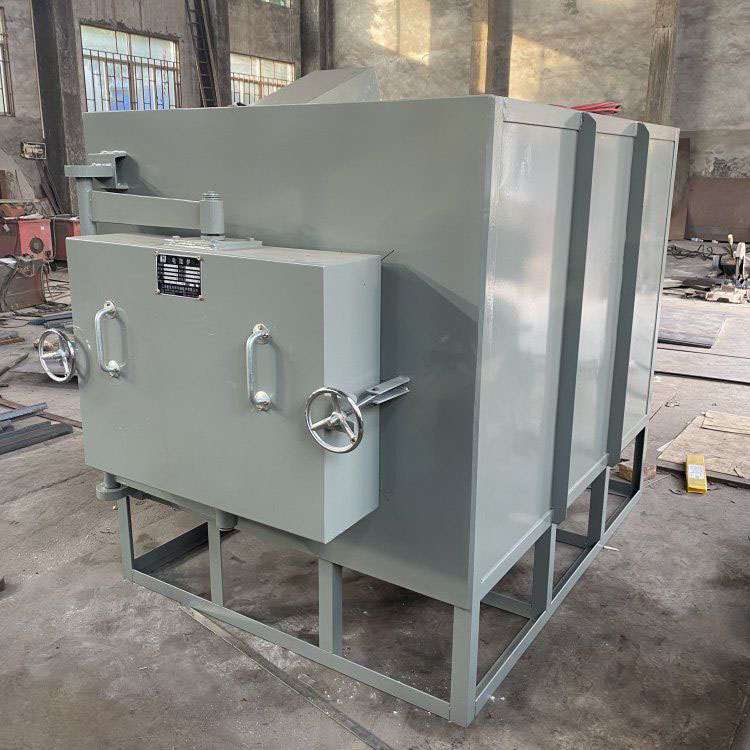

箱式電爐主要由爐殼、爐襯、爐門、電阻絲、溫度控制系統等組成。

1、爐殼：因承受重量，框架用角鋼作主架，輔助鋼板焊接而作，爐面板用較厚鋼板焊接在爐前，并焊有加強筋，防止?fàn)t殼變形。

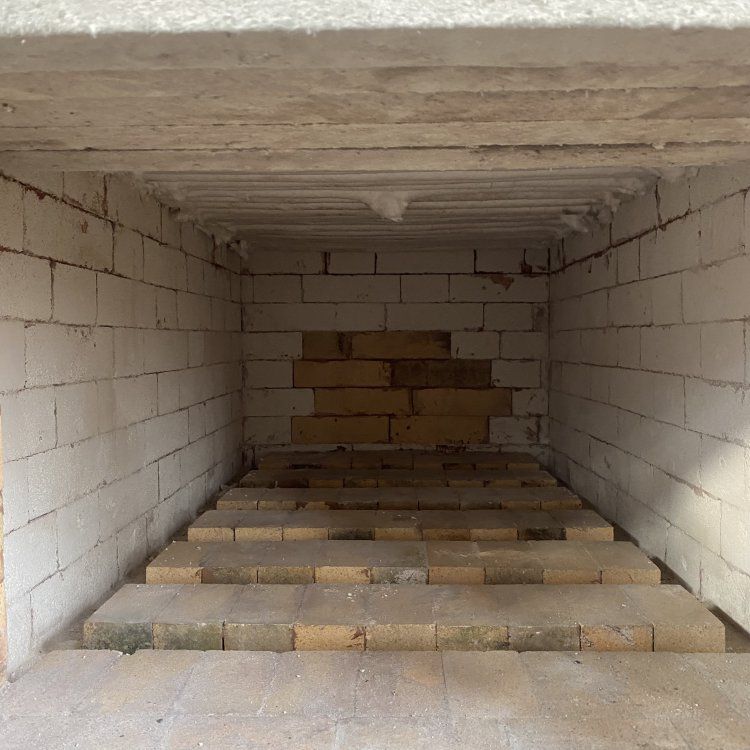

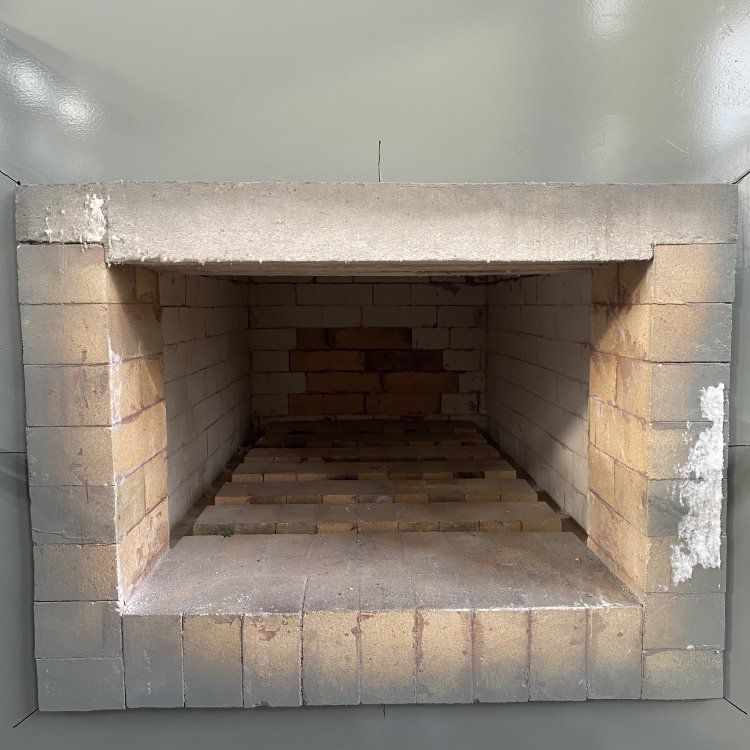

2、爐罐：電爐是整體爐罐高鋁材質，經高溫?zé)Y(jié)而成，留有電阻帶的安裝槽，爐罐底部為輕質耐火磚砌作，兩側后部及上部均采用硅酸鋁耐火纖維保溫，達到節能的效果。

3、發熱元件：電爐發熱元件材質為0Cr25AL5，繞成螺旋絲，安裝在罐四周。具有使用壽命長，熱效率高，溫度均勻等特點。

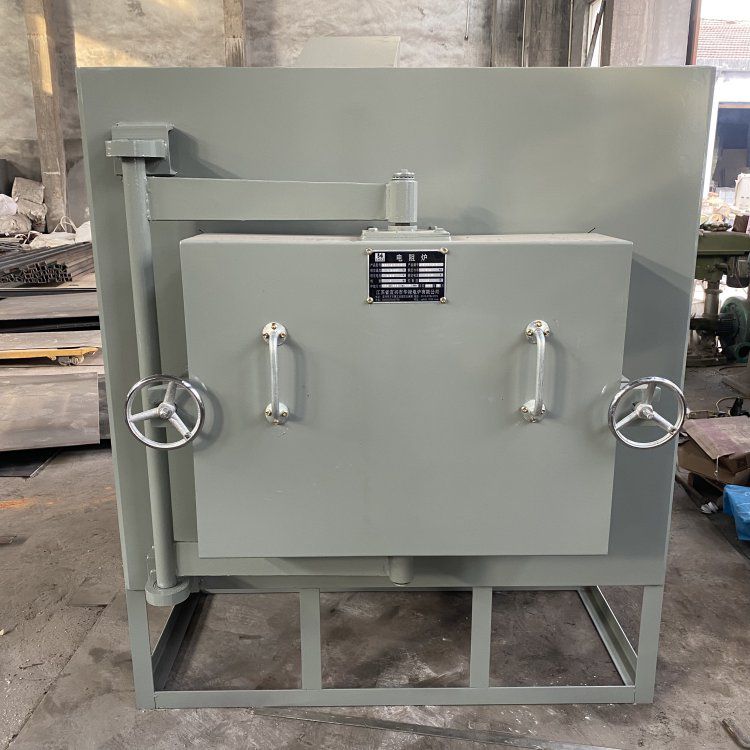

4、爐門：爐門由鋼板折彎加工焊接而成，用轉軸和軸座安裝在爐面板上。并裝有手柄與壓緊裝置，使?fàn)t門與爐口保持密封，防止熱外泄。

5、電爐溫度控制系統：電爐配K型熱電偶，由熱電偶與智能程序控溫表，固態繼電器，電熱元件組成控制系統。具有超溫、斷偶聲光報警功能與功率可調功能，實時顯示電流、電壓及溫度。

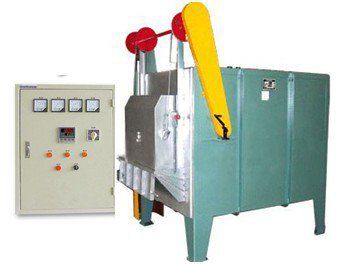

RX₃系列950℃箱式電阻爐

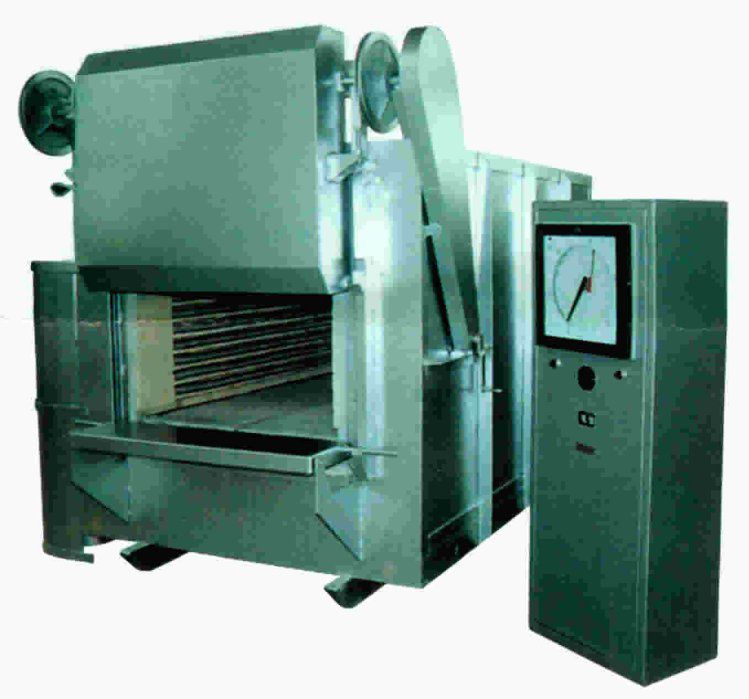

RX₃系列1200℃箱式電阻爐
