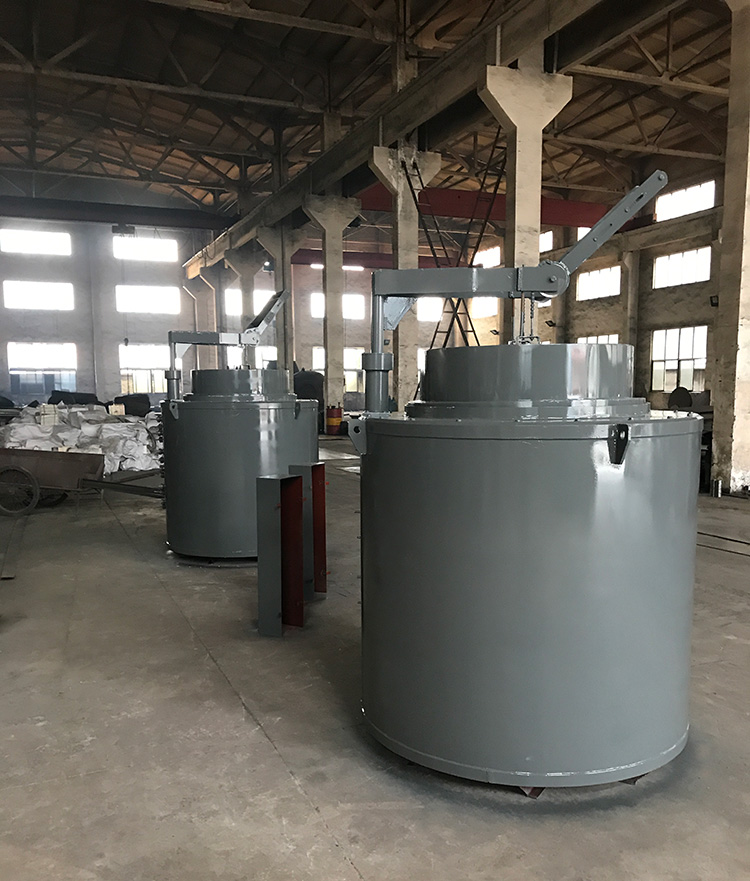

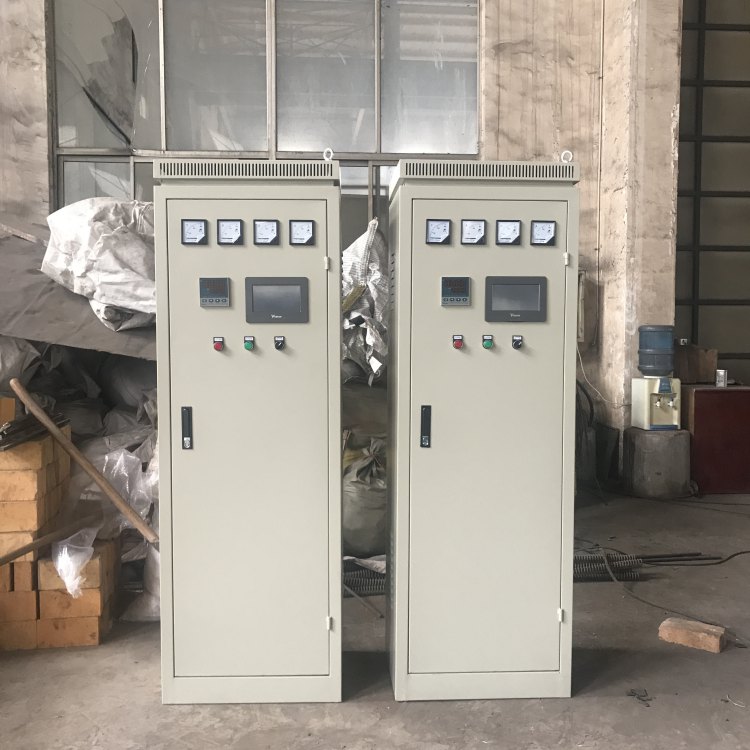

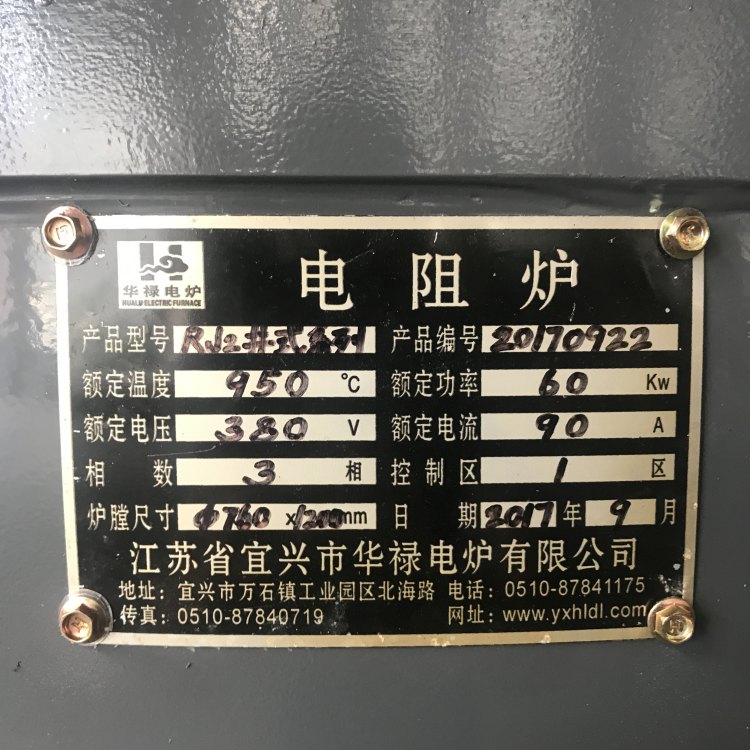

本電爐結構主要由爐體、加熱元件、不銹鋼保護筐、裝料筐鑄鋼件、熱風循環裝置和溫控系統組成。

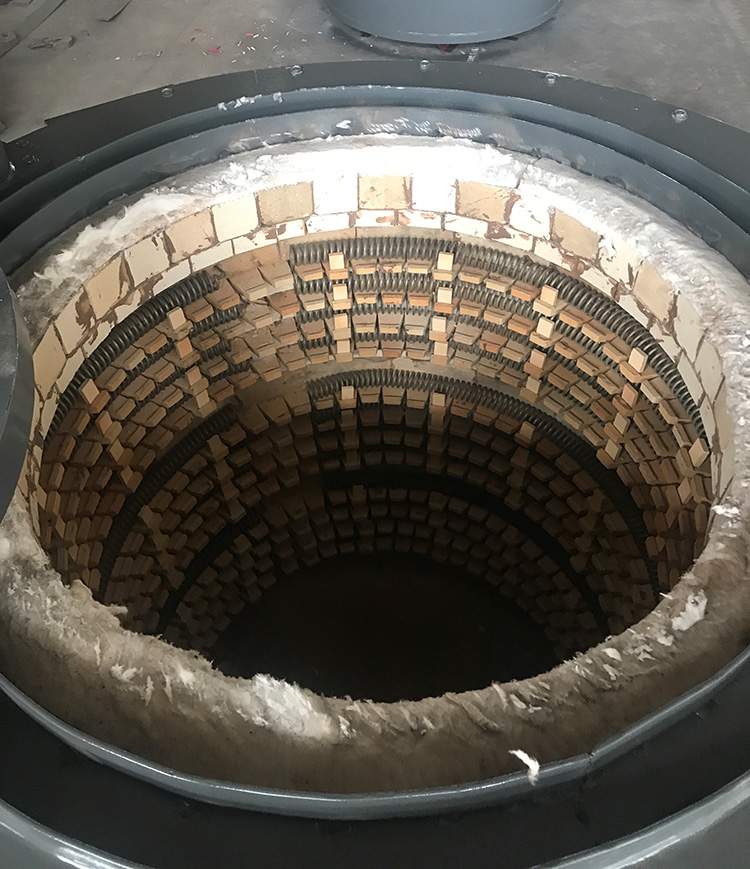

爐體：電爐由角鋼、槽鋼、鋼板經焊接成方形外殼，外殼內采用輕質粘土磚作耐火層，砌筑成豎井式爐膛，加熱元件安置在爐膛內壁的擱磚上，在爐膛外圈，包一層硅酸鋁耐火纖維作為隔熱層，隔熱層與外殼之間用保溫粉、硅藻土匪磚填實作保溫。

加熱元件：加熱元件為螺旋狀，均勻的放置爐膛四周的擱絲磚上，并用異型擱絲磚將電阻絲定位，加熱元件的材質為0cr25al5。

保護筐：為使料筐在進出爐體時，不碰撞爐膛耐火材料，在爐膛與料筐之間還安置有一只不銹鋼焊接成的保護筐，保護筐從爐口一直從爐體頂部延伸到爐體底部。

料框：為了使進出工件方便，爐膛內有一只用鑄鋼件而成的料架。爐蓋打開后可直接吊起料架。

熱風循環風機：為使?fàn)t內的溫度更為均勻，本爐在爐蓋上裝有一只循環風機，作為在加熱過程中攪拌爐膛內的空氣，使?fàn)t內形成熱循環，本系統有電機、風冷裝置、風葉軸、風葉組成，在使用時只需點動控制按紐即可，同時風機電源與爐蓋啟閉形成聯鎖作用，當爐蓋開啟的同時切斷風機電源，風機停止工作。

井式電阻爐另配一只淬火爐蓋，在高溫淬火是爐溫更為均勻。

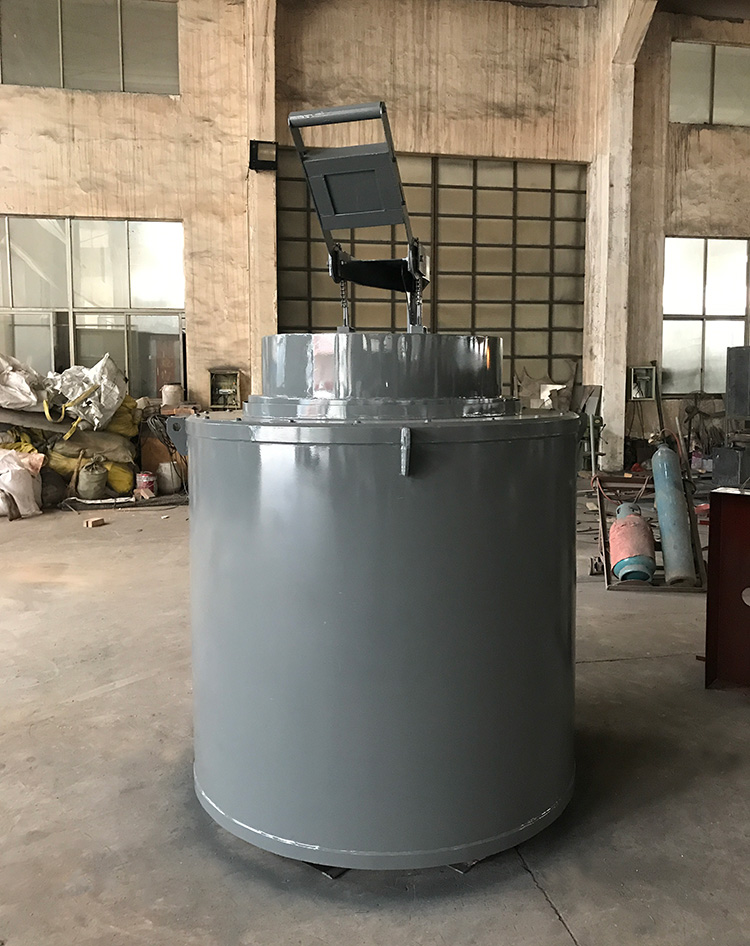

爐蓋啟閉方式采用液壓升降，爐蓋即可離開砂封槽，再將手把向左或右方向移動，爐蓋就打開了，爐頂有一個限位開關，當爐蓋打開時即觸動限位開關，使加熱電器全部切斷。
